01 · Synthèse à l’usage de l’exploitant
Trois interventions avant le 12 septembre. Le reste se planifie.
CND-2026-0147
La campagne du 12 août 2026 a couvert 100 % des 3 246 modules (1,82 MWc). Onze anomalies sont retenues après relecture humaine. Aucun départ de feu. Ce document est opposable à l’assureur et importable en GMAO (CSV joint). Il n’est pas un contrôle électrique.
P1 · Urgent
3 constats
A-04 hotspot cellule · A-07 diode · A-11 string froid (8 modules). Isoler / contrôler I-V / tableau. Échéance 12/09/2026.
P2 · Planifié
5 constats
Ombrages, diode partielle, connecteur. Intégrer à la tournée O&M ≤ 90 jours. Pas d’arrêt de production immédiat.
P3 · Suivi
3 constats
Salissure, joint, poussière. Campagne 2027. Nettoyage si déjà prévu, sinon simple surveillance.
Impact estimé — pour budgéter, pas pour facturer des kWh
| Poste | Hypothèse | kWc concernés | Ordre de perte annuelle | Action |
|---|
| A-11 string froid | 8 × 561 Wc hors service | 4,49 | 4,8–6,2 MWh | P1 · tableau / fusible |
| A-07 diode bypass | 1/3 module ~187 Wc | 0,19 | 0,2 MWh | P1 · boîte de jonction |
| A-04 hotspot cellule | Cellule unique, risque feu local | 0,05 | négligeable / risque | P1 · remplacer si I-V+ |
| P2 ombrages + MC4 | Recalage / élagage | ~0,6 | 0,4–0,8 MWh | P2 · tournée 90 j |
Pertes calculées à 1 100 kWh/kWc.an, hypothèse ombrière IDF. Ce n’est pas une mesure de production. Le string A-11 paie à lui seul la visite.
Ordre de marche recommandé
Cette semaine
1. Vérifier le tableau T08 / string S4 (A-11) avant tout démontage module.
2. Isoler T12/S3 module A-04 si accès immédiat.
3. Contrôler la BJ de T14/S1 (A-07).
Ce trimestre
Élagage haie T19. Recalage ombre acrotère T01. Serrage MC4 T17. Visuel A-16 / A-09. Programmer lavage T03 / T25 si déjà au plan 2026.
02 · Validité de la mesure
Sans ce journal, les ΔT ne sont pas opposables.
IEC TS 62446-3
Un cliché « chaud » ne prouve rien. La norme exige les conditions au moment de la prise, l’instrument et sa configuration. Ci-dessous le journal de la campagne. Seuil Cendrel : on ne décolle pas sous 700 W/m² (la norme demande ≥ 600).
Journal environnemental
| Date / heure locale | 12/08/2026 · 07:40–09:12 |
| Irradiance plan des modules | 812 W/m² (min 788 · max 841) |
| Température ambiante | 24,6 °C |
| Vent | 2,1 m/s · N-NE |
| Ciel | Peu nuageux, pas d’ombre mobile |
| Tref (médiane du plan) | 41,1 °C |
| Conformité IEC | Oui · G ≥ 600 · vent ≤ 4 m/s |
Instrument & étalonnage
| Porteur | DJI Matrice 4T · SN 1581F6 |
| IR | 640×512 · VOx · f/1.0 · 53 mm éq. |
| RGB | 48 MP grand-angle + mid-télé |
| NETD / justesse | ≤ 50 mK · ±2 °C ou ±2 % |
| Émissivité | ε = 0,90 (verre) |
| Distance / angle | 8,1 m · < 30° à la normale |
| Certificat | CAL-IR-4T-2026-03 · 18/03/2026 |
Protocole Cendrel
01 Cadrage
Objectif O&M annuel. Plan de vol sur tables T01–T25. Devis 24 h. Go météo la veille 18:00.
02 Vol
Mission de zone, IR + RGB appariés, RTK. Distance, angle, ε notés à chaque ligne.
03 Analyse
R-JPEG, ΔT vs médiane du plan, clustering, relecture le 13/08 14:20–18:10.
04 Livrable
Ce PDF + CSV GMAO + ortho + R-JPEG des P1. Remise 13/08 18:40.
Barème Cendrel ↔ lecture IEC
P1 |ΔT| ≥ 20 °C ou string mort → Class 3 · ≤ 30 j.
P2 10–20 °C → Class 2 · ≤ 90 j.
P3 5–10 °C → Class 1 · campagne N+1.
Sous 5 °C : non retenu (bruit, salissure légère).
Ce que ce rapport n’est pas
Pas un contrôle électrique (Code du travail). Pas une mesure de kWh. Pas une identification de personne. Pas une ouverture d’ouvrage. Pas une confirmation de feu. RGB non archivé hors couple d’anomalie.
03 · Inventaire
Où sont les défauts. Tous. Avec un ID que la GMAO peut avaler.
11 / 3 246 modules
Vue d’ensemble · ombrières P3 · pins A-04 · A-07 · A-11
| ID | Type | Classe | Tmax | ΔT | Table / string | GPS WGS84 | Échéance |
| A-04 | Hotspot cellule | P1 / C3 | 67,2 | +26,1 | T12 / S3 / M14 | 48.40812 / 2.70184 | 12/09/26 |
| A-07 | Diode bypass | P1 / C3 | 61,4 | +21,8 | T14 / S1 / M06 | 48.40831 / 2.70211 | 12/09/26 |
| A-11 | String froid (8 mod.) | P1 / C3 | 38,0 | −12,4 | T08 / S4 | 48.40795 / 2.70152 | 12/09/26 |
| A-14 | Ombrage haie | P2 / C2 | 54,8 | +14,2 | T19 / bord | 48.40844 / 2.70240 | 12/11/26 |
| A-16 | Diode partielle | P2 / C2 | 51,2 | +11,1 | T21 / S2 / M03 | 48.40855 / 2.70228 | 12/11/26 |
| A-09 | Module plus chaud | P2 / C2 | 52,0 | +11,0 | T06 / S1 / M09 | 48.40788 / 2.70161 | 12/11/26 |
| A-22 | Ombre acrotère | P2 / C2 | 50,4 | +10,2 | T01 / rang 1 | 48.40770 / 2.70120 | 12/11/26 |
| A-25 | Connecteur MC4 | P2 / C2 | 49,8 | +9,9 | T17 / S2 | 48.40820 / 2.70202 | 12/11/26 |
| A-18 | Salissure | P3 / C1 | 49,1 | +8,6 | T03 / S1 / M02 | 48.40802 / 2.70170 | 2027 |
| A-21 | Joint cadre | P3 / C1 | 47,4 | +7,4 | T10 / S3 / M11 | 48.40808 / 2.70190 | 2027 |
| A-28 | Poussière | P3 / C1 | 46,1 | +5,8 | T25 / S1 / M01 | 48.40860 / 2.70255 | 2027 |
CSV joint : site, table, string, module, classe, Tmax, Tref, ΔT, G, vent, GPS, chemins IR/RGB. Horodatage UTC. Coordonnées WGS84. Import GMAO / CMMS sans retouche.
04 · Fiche d’anomalie
A-04 — Hotspot cellule · une cellule, un risque local.
P1 · Class 3 · ≤ 30 j
IR radiométrique · Tmax 67,2 °C

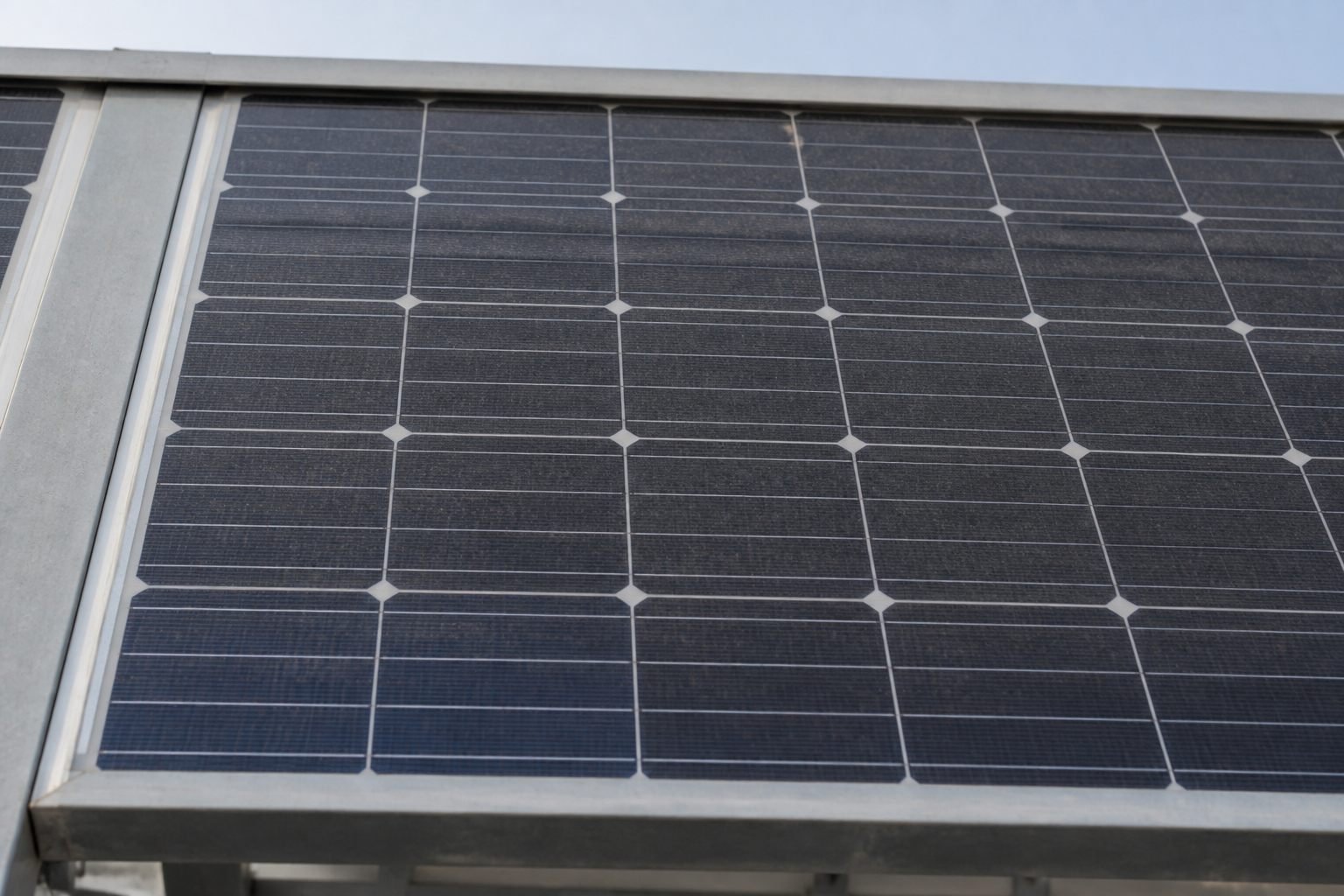

RGB · même axe · verre intact
Mesure
| Tmax défaut | 67,2 °C |
| Tref (médiane plan) | 41,1 °C |
| ΔT | +26,1 K |
| ΔTn @ 1000 W/m² | +32,1 K |
| G au moment | 816 W/m² |
| Distance / ε | 8,1 m · 0,90 |
Lecture
Cellule unique, nettement plus chaude que ses voisines. Le RGB ne montre ni casse ni salissure localisée : défaut interne probable (microfissure, mismatch). Risque : point chaud persistant, dégradation accélérée, dans le pire des cas amorçage local.
Action. Isoler le module. Courbe I-V. Remplacer si confirmé. Ne pas attendre la campagne 2027.
Le couple IR + visible est obligatoire : la chaleur dit le défaut, le visible dit l’endroit et écarte le faux positif (fiente, feuille, ombre).
05 · Fiches P1 restantes + visa
A-07 diode. A-11 string. Puis vous signez.
2 × P1
A-07 · Diode bypass · T14 / S1 / M06

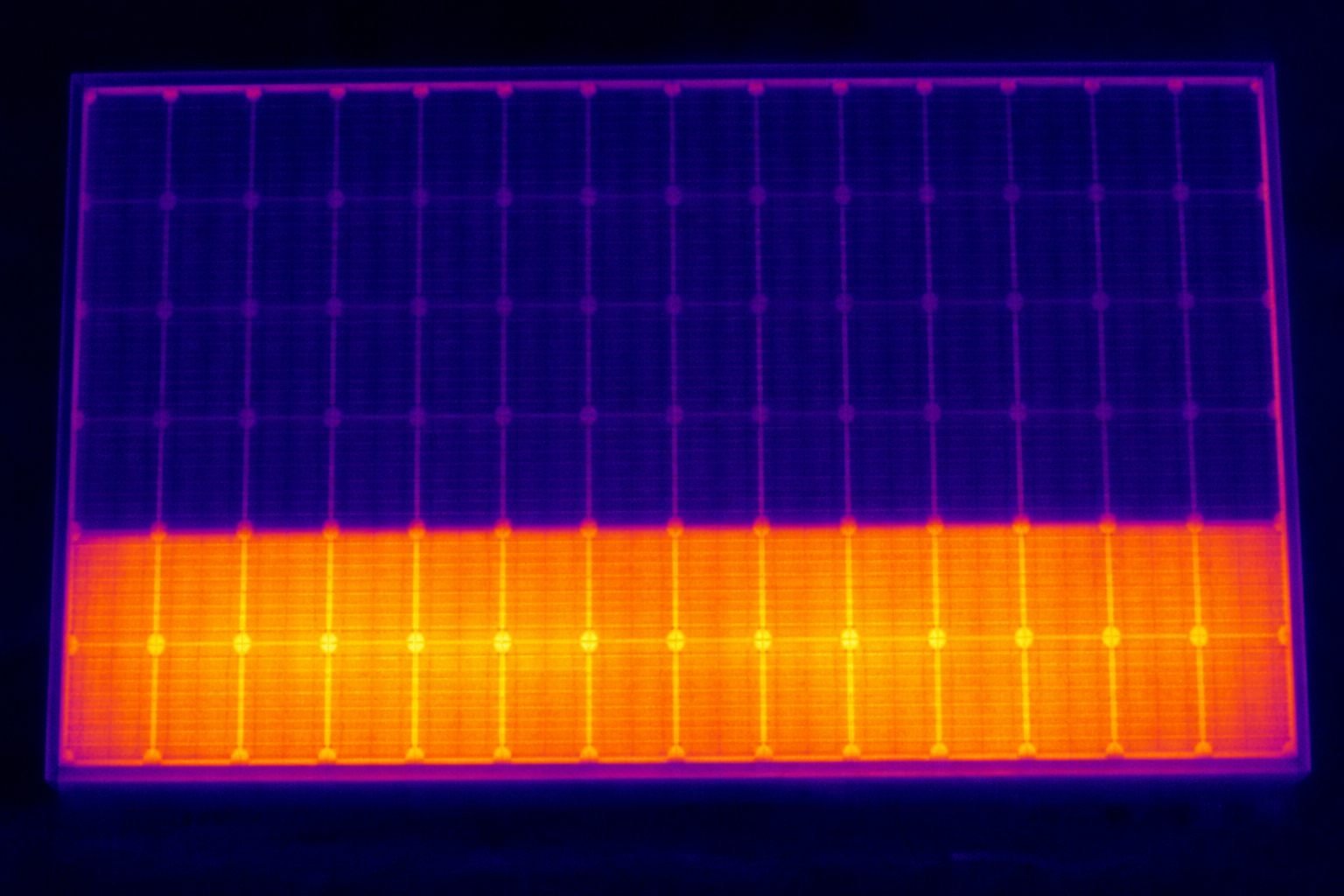

IR · 61,4 °C · +21,8 K
RGB · même module
Motif classique « tiers inférieur chaud » : une diode laisse passer. GPS 48.40831 / 2.70211 · 08:24 · ε 0,90. Contrôle boîte de jonction, remplacement module si HS. Pas un défaut de salissure.
A-11 · String froid · T08 / S4 · 8 modules

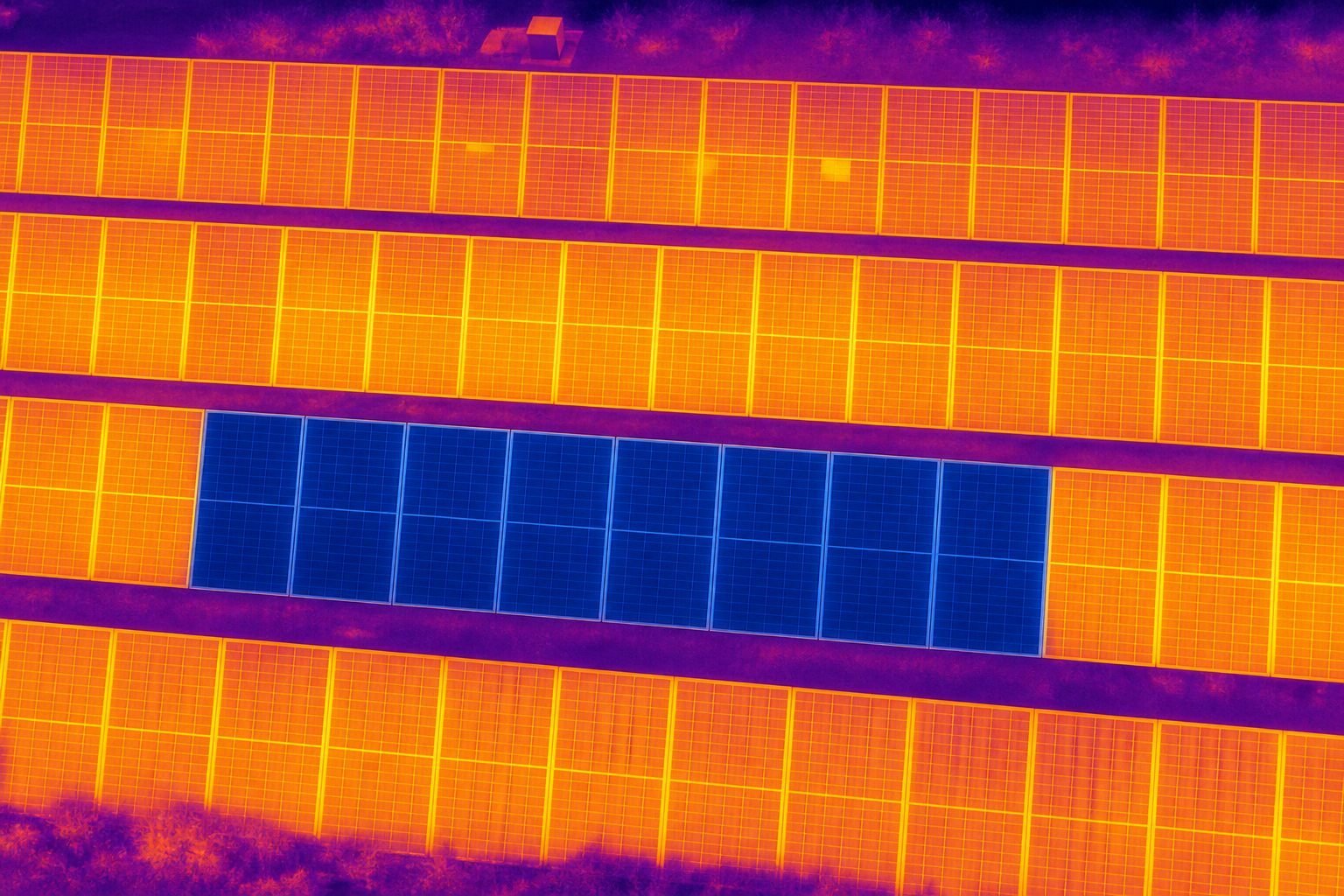

IR · 38,0 °C · −12,4 K
Contexte table T08
Huit modules sous la médiane du plan. Cause la plus probable : fusible, MC4, ou entrée onduleur — pas huit modules morts. Vérifier le tableau avant démontage. 4,49 kWc. GPS 48.40795 / 2.70152.
P2 / P3 : A-14 élagage · A-16 / A-09 visuel + I-V · A-22 recalage · A-25 serrage MC4 · A-18 / A-21 / A-28 lavage ou suivi 2027. Charge O&M réaliste : 1–2 modules + 1 string + 1 élagage.
Annexes numériques : CND-2026-0147.csv · ortho GeoTIFF · R-JPEG A-04 / A-07 / A-11. Archivage 24 mois chez Cendrel. Destinataires : exploitant, assureur, mainteneur — pas de diffusion publique.
Visa du télépilote / analyste
Date du rapport
Heure
Nom, qualité, n° CATS
Signature / cachet
Émarger aussi le bas de chaque page. La relecture humaine du 13/08/2026 18:10 conditionne la remise.
